3590EGTB8 "ENTERPRISE": مؤشر الوزن للتطبيقات الصناعية ، أداة وزن IP68 من الفولاذ المقاوم للصدأ

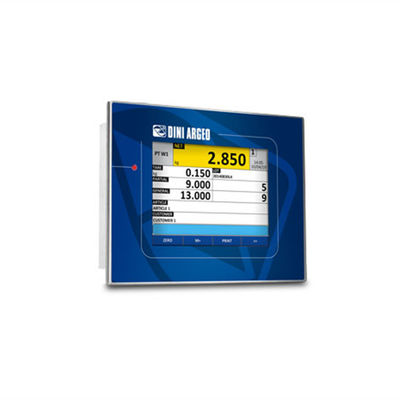

مؤشر الوزن الرقمي للوحة مع شاشة كبيرة تعمل باللمس مقاس 8 بوصات ولوحة أمامية من الفولاذ المقاوم للصدأ ومنفذ إيثرنت قياسي. يحتوي مؤشر 3590EGTB8 على مساحة لتطوير برامج تطبيقات محددة ، وأدوات تصحيح أخطاء متكاملة وأدوات لبرمجة أجهزة الكمبيوتر. بفضل العمل القابل للتخصيص بالكامل الشاشات ، وهذا يسمح بالرؤية والإدارة السريعة لجميع بيانات الوزن الضرورية ، والبيانات الرئيسية والنصوص المجانية ، مما يبسط عمليات المستخدم بشكل كبير. CE-M معتمد (OIML R-76 / EN 45501).
الخصائص الرئيسية
شاشة عرض رسومية بإضاءة خلفية مع تقنية شاشة تعمل باللمس ، مقاس lxh = 160x120 مم.مخصّص للاستخدام مع القفازات.
برنامج متعدد اللغات ، متاح باللغات الإيطالية والإنجليزية والألمانية والفرنسية والإسبانية.إمكانية إدراج ترجمتك الخاصة بفضل البرنامج الجديد "CUSTOM LANGUAGE TOOL" ، الذي يمكن تنزيله من منطقة التنزيل في هذه البطاقة.
مجهزة بحشية مقاومة للماء.
IP65 حماية أمامية.
لوحة أمامية من الفولاذ المقاوم للصدأ ، مع 8 نقاط تثبيت لتوفير أقصى حماية ضد الماء والغبار.
الأبعاد الكلية: 280 × 220 × 80 ملم.
قالب الحفر: 188x252 مم.
3 طريقة الشاشة عبر الضوء.
ساعة في الوقت الحقيقي وتخزين دائم للبيانات.
ذاكرة ذريعة مثبتة ، مدمجة في اللوحة الأم.
فتحة لبطاقة micro SD مدمجة لتسجيل الشعارات (عند الطلب).
الوظائف المتاحة مع DINITOOLS المساعدة ، وأيضًا من التحكم عن بعد (وضع خادم الويب عبر الإنترنت).
- التكوين وإدخال البيانات وتنسيق الطباعة.
- تسجيل وحفظ جميع المعلومات على جهاز الكمبيوتر.
- استرجاع التكوين الكامل.
- معايرة الجهاز بقيم عددية.
- تخصيص الشاشات.
- بيئة تطوير برامج مخصصة باستخدام لغة برمجة محددة.
محول A / D 24 بت ، 4 قنوات ، حتى 3200 تحويل / ثانية.وما يصل إلى 8 نقاط خطية للإشارة.
4 قنوات تناظرية مستقلة (حتى 2 في إصدار E-AF03) لقراءة الوزن.
اتصال مع ما يصل إلى 16 خلية تحميل تناظرية من 350 أوم (45 خلية تحميل 1000 أوم) ومع خلايا الحمل الرقمية الرئيسية المتاحة في السوق (الطراز. E-AF03).
إدارة خلايا التحميل الرقمية الأكثر شيوعًا لجسور الميزان (مع البرنامج الثابت AF03GT) ، وكذلك للتطبيقات المعتمدة من CE-M.
ما يصل إلى 10.000e OIML أو 3 x 3000e @ 0،3 µV / d CE-M قانوني للتجارة.
ما يصل إلى 1.000.000 قسم قابل للعرض للاستخدام الداخلي للمصنع ، بدقة داخلية تصل إلى 3.000.000 نقطة.
يمكن توصيله بالطابعات وأجهزة الملصقات من خلال البرمجة المجانية لتنسيقات المطبوعات.
12-24 Vdc امدادات الطاقة.
الشهادات الرئيسية
شهادة فحص نوع الاتحاد الأوروبي (45501: 2015)
OIML R76
OIML R51 - MID
OIML R134 (AF09)
تطبيقات مخصصة
بفضل منطقة التطوير المتكاملة ، يمكن إنشاء تطبيقات مخصصة بالكامل بشكل مستقل:
- برامج وزن مفصل حسب متطلبات العميل
- برامج وزن مخصصة للاستبدال النهائي في الأنظمة الموجودة مسبقًا
- المعالجات ورسائل المشغل.
- إدارة المنفذ التسلسلي ، وتخصيص البروتوكولات.
- إدارة إدخال / إخراج رقمية كاملة.
- أتمتة متسلسلة أو متزامنة.
- إدخال البيانات والمحفوظات المخصصة.
يمكن أن تقدم Dini Argeo خدمة برامج التطوير المخصصة.يرجى الاتصال بنا للحصول على عرض أسعار مجاني.
تطبيق البرمجيات
AF01: المجموع ووزن الصيغة (متكامل)
AF02: عدد القطع / الكمية (اختياري)
AF03: جسور الوزن - مركبة الإدخال / الإخراج (اختياري)
AF04: الفحص الإحصائي للبضائع المعبأة (اختياري)
AF05: ضبط الأسعار ووضع العلامات الصناعية (اختياري)
AF08: الوزن الثابت للعجلة والمحور مع منصتين أو منصات مختلفة (اختياري)
AF09: برنامج وزن المحور الديناميكي والثابت مع منصة أو منصتين (اختياري)
BATCH1: أنظمة جرعات المنتج الواحد في التحميل والتفريغ (اختياري)
BATCH: برنامج لأنظمة الجرعات متعددة المكونات في التحميل والتفريغ (اختياري ، يجب تضمين لوحة IOEXPB)
قسم I / O
عدد 1 منفذ إيثرنت داخلي كمعيار للتوصيل بشبكة الشركة.
1 منفذ تسلسلي RS232 على موصل RJ45 (إذا تم تنشيطه ، فإنه يلغي تنشيط منفذ Ethernet) للاتصال بالطابعة وجهاز الكمبيوتر و PLC ووحدة الراديو والواجهات الاختيارية.
1 منفذ تسلسلي RS232 على المحطات اللولبية للاتصال بالطابعة والكمبيوتر ووحدة الراديو والواجهات الاختيارية.
1 منفذ تسلسلي RS232 / RS485 على المحطات اللولبية ، للاتصال بمكرر الوزن ، أو المقياس عن بُعد ، أو قارئ الشارات ، أو خلايا التحميل الرقمية.
إدخال محاكاة لوحة المفاتيح المجهزة ، لقارئات الباركود / الشارات أو لوحة مفاتيح الكمبيوتر الخارجية ، من خلال كابل بموصل DIN صغير (اختياري).
4 مخرجات معزولة بصريًا ، قابلة للتوسيع حتى 16 مع لوحة اختيارية.
2 مدخلات عزل بصري ، قابلة للتوسيع حتى 8 مع لوحة اختيارية.
واجهة Profibus الخارجية (اختيارية) لإدارة الأتمتة.
واجهة Modbus RTU.
اتصال Bluetooth اختياري ، لبرمجة لاسلكية سريعة لقواعد البيانات ، من خلال الكمبيوتر الشخصي أو الهاتف الذكي أو الكمبيوتر اللوحي.
يحتاج الإخراج التناظري DAC16O إلى لوحة التوسيع IOEXPB.
الإصدارات المتوفرة
| |
الشفرة |
وصف |
 |
3590EGTB8 |
مؤشر شاشة تعمل باللمس مقاس 8 بوصات مع برنامج AF01.الضميمة لوحة.شاشة ملونة. |
