منتوج وصف

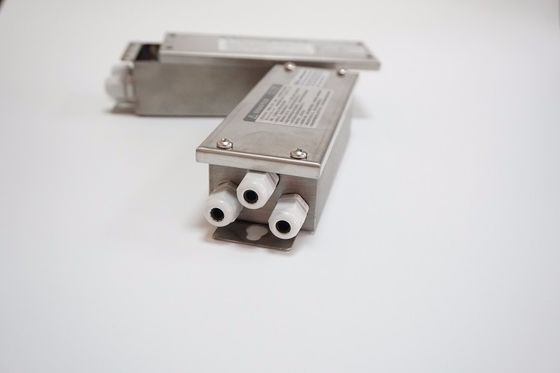

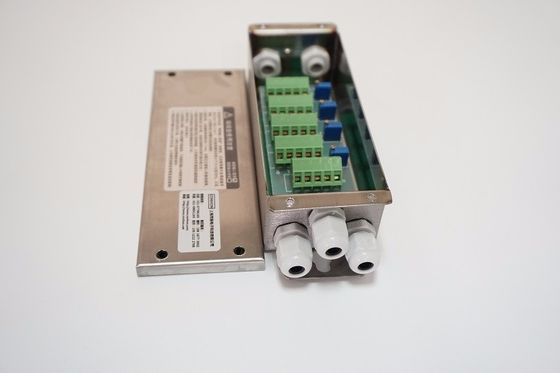

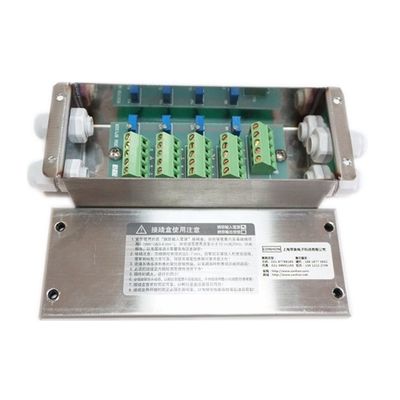

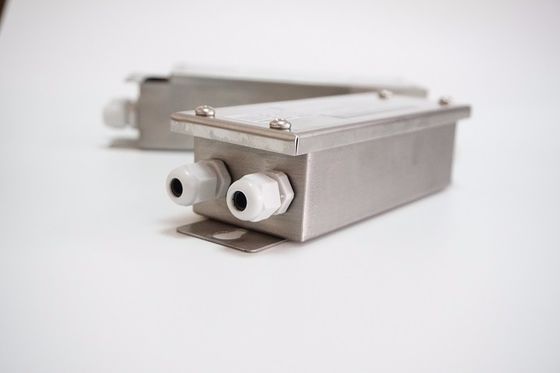

CONHON CHJXH-5XX صندوق تقاطع خلية تحميل بلاستيكية من الفولاذ المقاوم للصدأ بخمسة فتحات وأربعة أسلاك
نظام خمس فتحات بأربعة أسلاك
هيكل قذيفة مختومة من البلاستيك للماء
مع 5 وصلات بلاستيكية مقاومة للماء PG7
موصل بلاستيكي أو معدني اختياري بمستوى حماية أعلى
التصميم الصناعي مزيج مثالي من التقاليد والحداثة
صنعة منتج ممتازة ، تقنية متقدمة ، تصميم مثالي مثل الحواف
إصدار ثنائي الفينيل متعدد الكلور ملحوم بمكونات واقية لمنع اندفاع الصواعق والتحريض
يمكن أن تمنع بشكل فعال تلف أجهزة الاستشعار والأدوات عن طريق البرق والإشارات المستحثة
غلاف من الفولاذ المقاوم للصدأ ، مفصل مختوم ، متين ، ختم جيد
الأبعاد: 180 مم × 60 مم × 48 مم
حجم التثبيت: 2-1 مم
تصاعد حجم مركز ثقب: 150 ~ 155mm
لموازين المنصة الصغيرة ، موازين المنصة الإلكترونية ، قواديس التجميع ، موازين الرافعة الشوكية ، إلخ.
استخدام طريقة ونقاط الانتباه لمربع تقاطع الميزان الإلكتروني:
1-توصيل خلية الحمل وصندوق التوصيل
قم بتمرير كابل خلية التحميل عبر منصة الوزن إلى صندوق التوصيل عبر الموصل المختوم وأدخل كل سلك أساسي في صندوق التوصيل.قم بتثبيت ملصقات ملونة مختلفة لكابلات رباعية أو سداسية النواة أو قم بقياس مصدر طاقة الإثارة الإيجابية والسلبية الإشارات الإيجابية والسلبية بعد القياس قم بتوصيله بالطرف المقابل في صندوق التوصيل واربط الكبل المتبقي من المستشعر بربطة كبل بلاستيكية
2-الاتصال بين صندوق التوصيل ومؤشر الوزن
يدخل أحد طرفي الكبل المحمي الخاص السلك الأساسي في صندوق التوصيل من خلال الموصل المختوم ويتم توصيله بالعمود الطرفي المقابل في صندوق التوصيل.يتم لحام الطرف الآخر بالقابس الخاص المقابل لمؤشر الوزن من خلال أنبوب معدني لإدخال مؤشر الوزن على المقبس
هناك ثلاث نقاط يجب ملاحظتها:
أ.بعد توصيل أسلاك الإدخال والإخراج في صندوق التوصيل ، يجب إحكام إحكام إغلاقها ، ووضع الوصلات على مادة تجفيف لمنع الرطوبة.
ب.بالنسبة لخلايا التحميل المختلفة ، يجب التمييز بين المدخلات والتعليقات والمخرجات وفقًا لمقاييس الألوان المختلفة.
ج.بالنسبة لأدوات عرض الوزن المختلفة ، يختلف مقبس عرض الوزن المستخدم في شكل القابس ، وتختلف طريقة التوصيل.لا تخطئ
3. أرضية النظام
يعتبر تأريض نظام الوزن الإلكتروني مهمًا جدًا.إنه يحمي السلامة الشخصية ويضمن استقرار وموثوقية النظام.يجب عدم الاستخفاف بإجراءات تأريض النظام.يحتوي نظام الوزن الإلكتروني العام على نقطتين أساسيتين.قم بتوصيل جسم الوزن بعمود التأريض بكابل تأريض واحد أو أكثر
